Krabička na počítač TESLA Ondra aneb dokončená replika

Konečně jsem se dostal k tomu, abych svůj prototyp Ondry zavřel do krabičky. Krabičky jsme za vydatné pomoci EC1045, Pavla Brázdy a Radima Poláška realizovali už před skoro rokem a většina z vás o nich dobře ví. Ovšem až teď mne projekty Martina K. tak nějak donutily rozebraný prototyp Ondry dát zpět do kupy a zakapotovat. A je to paráda, tak mi to samozřejmě nedá se o ni nepodělit.

TESLA_Ondra_replica_finished   TESLA_Ondra_replica_finished_back

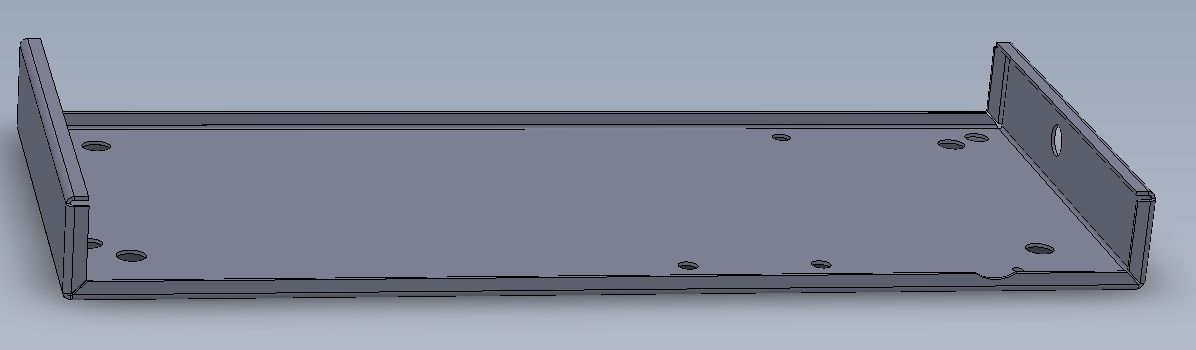

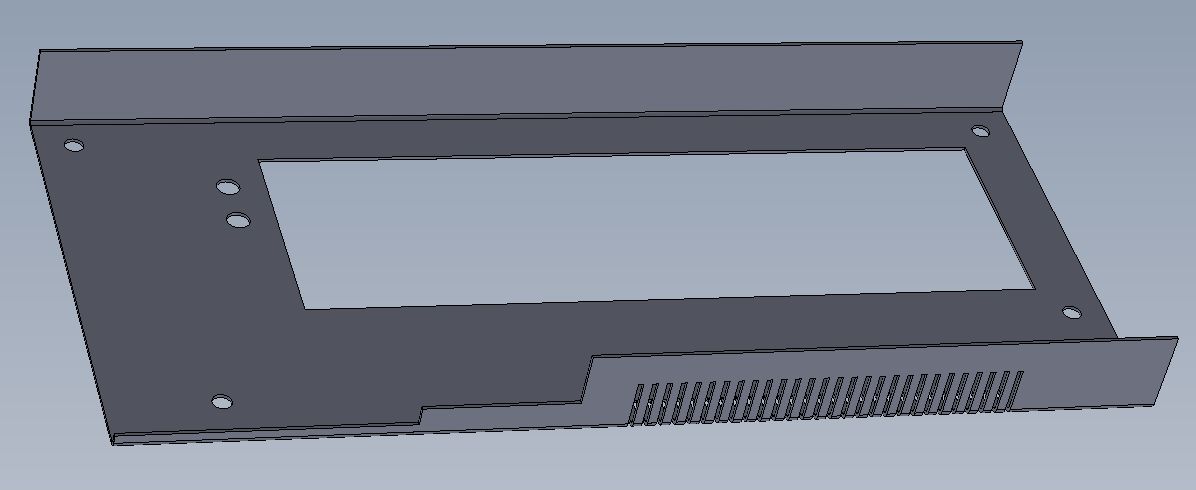

Všechno začalo už před více než třemi lety, kdy jsme s EC1045 dali do kupy repliku Ondry. Petr ukecal šikovného konstruktéra u nich v práci a ten postupně zaměřil a zakreslil jednotlivé díly. Nebylo jich úplně málo, ale zase ne nic co by se nedalo. No, koukněte sami.

[nggallery id=15]

Petr původně myslel, že by se realizace dala zvládnout u nich ve firmě, ale nějak se vše komplikovalo a stále nebyl čas. No a v pravé chvíli se nabídl Pavel Brázda, že by to možná šlo domluvit u nich v EMKO. Pavel nejen vše domluvil, ale i kompletně pohlídal, zajistil realizaci a dal dohromady sady potřebných dílů. Nejdříve vzniknul prototyp, který se trochu poladil a pak už mohlo 27 krabiček spatřit světlo světa Mrkající veselý obličej

[nggallery id=16]

Ovšem stále to nebylo dokonalé. Tak jsem vzal do ruky Adobe Illustrator, překreslil jsem logo Ondry a vůbec všechny grafické části skříňky Ondry i zdroje, nechal jsem udělat filmy a zajistil potisk ve spřátelené firmě. Pak už to bylo skoro ono, ale chyběly nám trafa do zdrojů. Tady pomohl Radil Polášek, který domluvil výrobu traf Ondrovi přímo na míru. Pavel Brázda zajistil ještě plech pod trafo a už to bylo skoro dokonalé Mrkající veselý obličej Schválně si srovnejte repliku a originál. Ujde to, ne?

TESLA_Ondra_with_replica   TESLA_Ondra_with_replica_back

TESLA_Ondra_with_replica_bottom

TESLA_Ondra_PS_replica   TESLA_Ondra_PS_replica_back

To jsem však ještě neměl vše pořádně pospojované a zabudované, takže nakonec ještě pár fotek z toho mého aktuální finalizování repliky.

TESLA_Ondra_replica_soldering_connectors   TESLA_Ondra_replica_testing

TESLA_Ondra_PS_replica_inside   TESLA_Ondra_replica_finished

Vlastně nakonec dám ještě úplně prvního stavitele repliky. Když pominu všechny ty co nevydrželi a postavili si krabičku vlastní (tady a tady), tak jako první zabudoval repliku do nové krabičky Ikon. Na konektorech můžete vidět snahu o standardizaci konektorů. Není to až tak replikózní, ale je to rozhodně praktičtější. Každý podle svého gusta.

IMG_20140323_132839_R   IMG_20140323_132839

IMG_20140324_134453
